Le pilotage d'éclairage
Avec des partenaires techniques et industriels dynamiques, ABSEL développe des systèmes de pilotage originaux pour des systèmes LED, principalement en pilotage en basse tension continue.

Produit propriétaire

Chargez le pdf du DimX

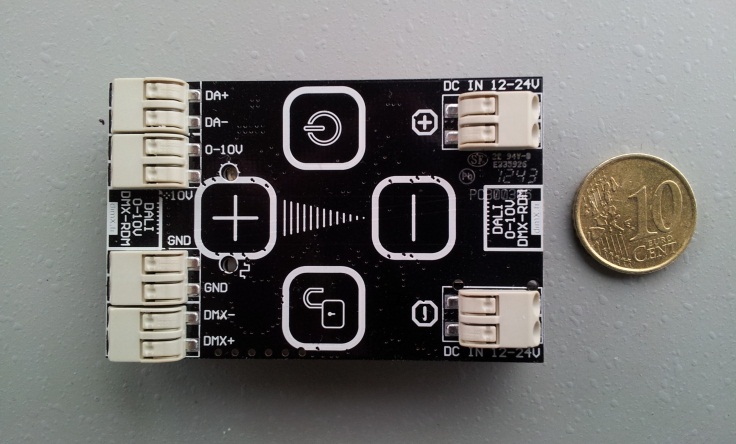

(photo non contractuelle – montré sans carcasse aluminium)
Gradateur autonome et multi-systèmes à tension constante 12-24V 10A mono canal

PRESENTATION DU GRADATEUR DIMX :
Possibilités de gradation par:
  • Clavier tactile en surface
  • Clavier 3 boutons déporté
  • Signal 0-10V
  • Potentiomètre déporté
  • Signal DMX
  • Signal Dali
  • Gradation par cellule photo-électrique
 Autres fonctions (mono canal) :
  • Générateur de signalDMX
  • Générateur de signal Dali  en combinaison avec une alimentation Dali
  • Convertisseur 0-10V / DMX
  • Convertisseur Dali / DMX
  • Convertisseur DMX / Dali
Dans les configurations de gradation autonome (sans signal extérieur) gradation sur 31 pas et mise en mémoire de l’état d’allumage même en cas de coupure de courant.

POUR LES DIRECTEURS PHOTOS DANS LE DOMAINE TELEVISUEL, POSSIBILITE DE REGLER LA FREQUENCE DU COURANT PWM POUR EVITER LES INTERFERENCES AVEC LES VITESSES DE BALAYAGE CAMERA.

La sélection de la fonction et les corrections de paramètres (adressage, fréquence…) se fait par reprogrammation via une connexion à un logiciel sur PC fourni gratuitement et au moyen d'une interface USB – DMX-RDM.

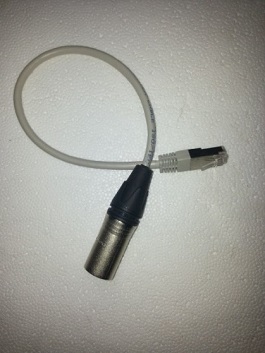

Fonction maître-esclave et commandes déportées par raccordement en câble RJ45. Voir accessoires cartes de commande

DONNEES TECHNQIUES DU GRADATEU DIMX :
Dimensions L x l x h :
Tension d’entrée :
Puissance d’utilisation :
Intensité d’utilisation :
Puissance maximale :
Tension de sortie :
Prise(s) entrée :
Prises sorties :


Gradation :
Interrupteur M/A :
Sécurité réglage :



Conformité Rohs :
Conformité électrique :
Conformité REM :
Conformité feu :

Garantie :		 70x45,5x16mm(hors connecteurs). Carcasse 100x45,5x16mm sur demande
De 12V à 24V tension continue
120W
10A en 12V ; 5A en 24V
120W
Courant PWM à 20KHz (19,61KHz)
2 prises power jack DC 2,1mm femelle (5A chaque) ou 2 entrées filaires 0,75mm²

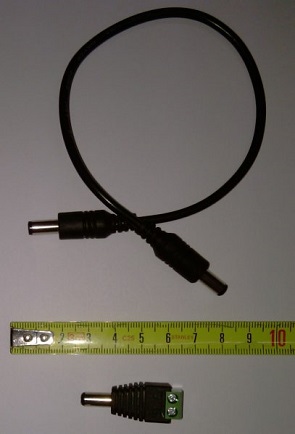

2 prises power jack DC 2,1mm. Nombreuses possibilités de connectiques de raccordement (cordons adaptateurs mâle-mâle souples 30cm, adaptateurs rigides, prise DC2,1 Domino...)
Par poussoirs (+) et (-) en 31 pas de gradation entre le mini et le maxi en clavier.
Sur la sortie par bouton tactile spécifique sur boîtier, ou poussoir(s) déporté(s).
Bouton de déverrouillage sur la surface supérieure pour manipuler les autres boutons tactiles. Le réglage est enregistré dans la mémoire jusqu'à la prochaine modification dans le cas d'un réglage en par clavier ou poussoirs. La mémoire n'est pas volatile et est gardée même en cas de coupure de courant prolongée.
Tous les composants sont conformes
conforme CE (JORF Décret DBT n°95-1081 du 03-10-95) basse tension
Conforme.
Carcasse aluminium anodisé.
Connectique conforme.
Trois ans

CONNECTIQUE ET INTERFACES
